Realizar conexion rs-232 Gigablue Quad Plus

En este manual vamos a tratar como realizar la conexion rs232 con receptor Gigablue Quad Plus y saber la version bootloader (cfe), del mismo.

1. Material necesario

  • Receptor Gigablue Quad PLus
  • Cable puerto de serie rs232 minimo con las siguientes conexiones:
* conexion 5 para la masa
* conexion 2 para recibir datos
* conexion 3 para transmitir datos

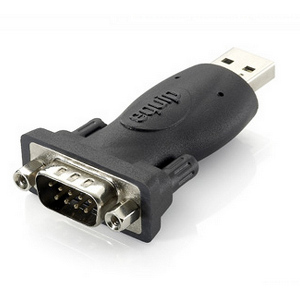

  • En el caso que el PC que vallamos a usar no lleve entrada rs232 pues necesitaremos adaptador usb-rs232
adaptadorusb.jpg?dl=0
  • Con versiones windows 10 ya no tiene hyperterminal, pues sera necesario descargar algun programa para tal efecto, para ello podemos usar putty, lo podemos descargar de su pagina oficial:

http://www.chiark.greenend.org.uk/~sgtatham/putty/download.html

2. Proceso a realizar

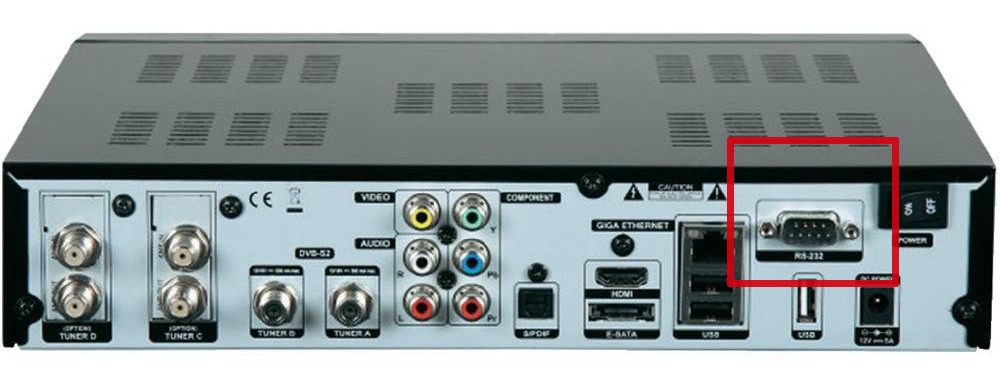

  • Conectamos el cable a la entrada rs232 del receptor (deco apagado de la corriente) y este conectado al pc.
1177284_ZB_00_FB.EPS_1000.jpg?dl=0



admi.PNG?dl=0
  • Abrimos el programa
    putty.PNG?dl=0

    en nuestro pc , donde configuramos:

  1. Serial line ponemos el numero de puerto com que nuestro pc tiene asignado, para ello en nuestro pc entramos en administrador de dispositivos y vemos el asignado
  2. En speed ponemos la velocidad de conexion pues en este caso seria 115200
  3. En conexion type marcamos serial

Quedando como muestra la captura:

rs1.PNG?dl=0



  • Pulsamos sobre
    open.PNG?dl=0

    y se nos abrira la consola

rs2.PNG?dl=0
  • Encendemos nuestro receptor de la corriente y comenzara a salir en la consola logueo de nuestro receptor, en ese momento empezamos a pulsar
    th.jpg?dl=0

    en el teclado de nuestro pc repetidas veces hasta que el log se pare y nos quede como muestra la captura:

rs3.PNG?dl=0
  • Ahora ejecutamos el siguiente comando

printenv

rs4.PNG?dl=0



rs5.PNG?dl=0

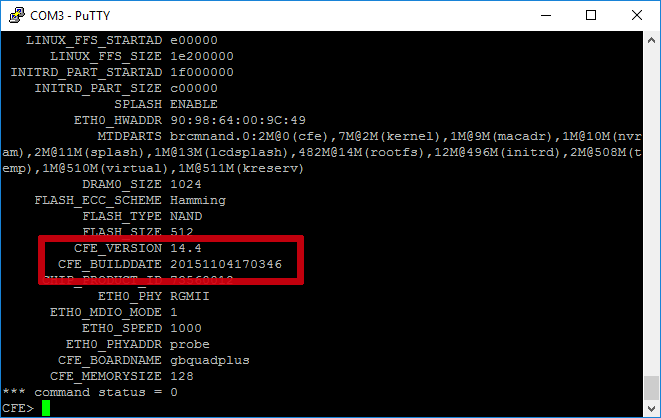

Apareciendo marcado en rojo version y fecha del bootloader de nuestro receptor.

  • Para salir del modo cfe, ahora ejecutariamos el comado

reboot

Y ya podemos desconectar el cable rs232 del receptor.
